Machine de découpe horizontale en V à grande vitesse

La machine de découpe en V horizontale à grande vitesse est un équipement de découpe en V professionnel produit par JM, le fabricant chinois proposant le plus grand nombre de types de machines à rainurer en V. Les machines de découpe horizontales à grande vitesse ont une rentabilité élevée à des taux d'utilisation moyens à faibles.

envoyer une demande

Description du produit

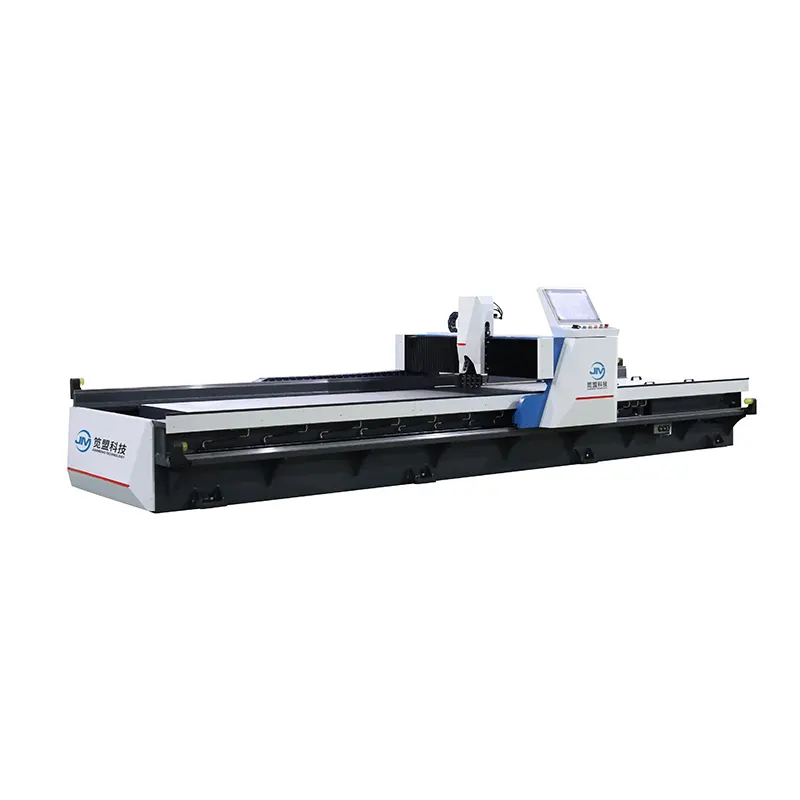

La machine de découpe en V horizontale à grande vitesse est l'équipement de découpe en V professionnel produit par le fabricant chinois JM. La conception de type portique de la machine facilite un chargement et un déchargement efficaces.

Caractéristiques du produit:

1. Le portique rainure le métal sur le double rail de guidage, qui fonctionne sans problème avec l'état de fonctionnement de la table.

2. Le système de contrôle à quatre axes, avec écran tactile industriel, surveille en temps réel l'état de la machine de découpe horizontale en V à grande vitesse.

3. La machine de découpe horizontale en V à grande vitesse est équipée d'un plan ouvert, facile à utiliser avec une ventouse pour le chargement et le déchargement.

4. La table de travail de la machine de découpe horizontale en V à grande vitesse est en alliage faible et la précision de la table est inférieure à 0,03 mm.

5. Le porte-outil universel de la machine de découpe horizontale en V à grande vitesse peut répondre aux exigences de serrage de divers outils de coupe.

Données techniques de la machine de découpe horizontale en V à grande vitesse

Processabilité	Durée de traitement	2500mm	3200 millimètres	4000 millimètres	6000mm
	Largeur de traitement	1250/1500mm	1250/1500mm	1250/1500mm	1250/150mm
	Épaisseur de traitement	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Distance minimale au bord	8mm	8mm	8mm	8mm
Vitesse de traitement	Portique (axe X)	0-120 m/min	0-120 m/min	0-120 m/min	0-120 m/min
	Mouvement du porte-outil (axe YI)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Serrage mobile (axe Y2)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Porte-outil (axe Z) de haut en bas	0-10 m/min	0-10 m/min	0-10 m/min	0-10 m/min
Précision du traitement	Erreur de positionnement répétée de l'axe de positionnement	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Précision du traitement	Résolution minimale de l'axe de positionnement	0,001 mm	0,001 mm	0,001 mm	0001mm
Tableau	Planéité de la table	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Externe dimensions	Longueur	4400mm	5100 millimètres	5900 millimètres	7900mm
	Largeur de traitement	2000/2250mm	2000/2250mm	2000/2250mm	2000/2250mm
	Hauteur	1550mm	1550 millimètres	1550 millimètres	1550mm

Composants de la machine de découpe horizontale en V à grande vitesse

- Système de contrôle hydraulique : Janpan Yuken

- Système CNC avec grand écran tactile : Taiwan Superior

-Interrupteur de proximité : Japon Omron

- Élément de joint de cylindre : Japon Valqua

- Réducteur planétaire : Taiwan Liming

- Commutateur air simple/double : France Schneider

- Bouton : France Schneider

-Servomoteur: Taiwan supérieur

- Contacteur AC : France Schneider

- Couteau en alliage : Korloy coréen

- Rail de guidage linéaire lourd : Taiwan TBI

- Relais thermique : France Schneider

- Câble de machine-outil : Allemagne Igus

- Micro relais : France Schneider

- Disjoncteur : France Schneider

Industrie des applications :

- Ustensiles de cuisine

- Équipement d'ascenseur

- Salle de bain

- Décoration architecturale

- Signalétique publicitaire

- Produits matériels

- Traitement de l'acier inoxydable

- Industrie des portes

FAQ

Q : Avez-vous un manuel d’installation détaillé et professionnel ?

R : Oui. Nous avons un manuel d'instructions professionnel et un didacticiel vidéo.

Q : Pouvez-vous envoyer votre personnel installer la machine de découpe horizontale en V à grande vitesse pour nous ?

R : Oui. Nous pouvons faire en sorte que nos ingénieurs offrent un service sur site, si vous en avez besoin.

Q : Pouvez-vous concevoir la machine de découpe horizontale en V à grande vitesse en fonction de notre taille ?

R : Oui. Nous pouvons concevoir des équipements selon vos exigences.
