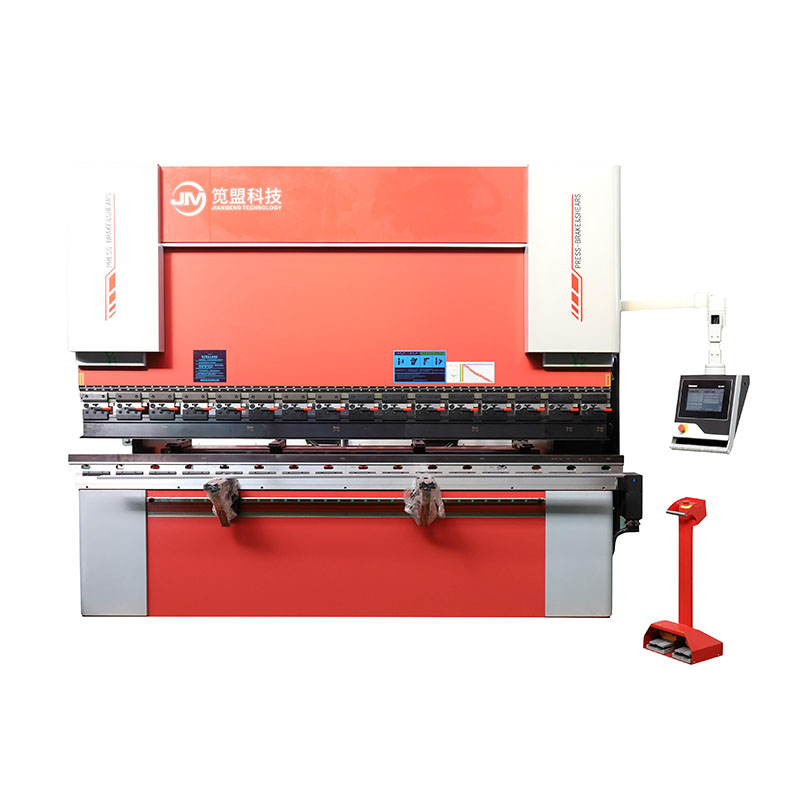

La presse plieuse hydraulique fabriquée par le fabricant chinois JM est le meilleur choix pour les startups souhaitant économiser de l'argent ou pour toute personne souhaitant utiliser la machine de manière simple.

Modèle de machine et nombre d'arbres de commande

Nombre d'axes de contrôle : 4+1

Fonction d'interface de manipulateur de pliage intelligent réservée

Configuration principale de la machine

Corps spécial de machine électrohydraulique WE67K, traitement de vieillissement et normalisation.

La butée arrière est équipée d'un servomoteur haute performance et d'une vis à billes.

Système CNC néerlandais standard DELEM-DA53T entièrement intégré.

1 jeu de moules supérieurs et inférieurs standard du même tonnage (les moules inférieurs sont conçus en fonction des produits de pliage).

Principaux accessoires importés de la presse plieuse hydraulique

- Système CNC : Pays-Bas DELEM

- Système hydraulique : Rexroth

- Règle de grille : GIVI

- Pompe à huile haute pression : SUNNY

- Appareillage basse tension : Schneider

- Joint de conduite d'huile : DEGUO

- Sceau : Parker

Principaux paramètres techniques de la machine :

Caractéristiques de la structure de la machine et configuration standard

Le cadre est soudé en acier, éliminant les contraintes internes par normalisation et vibrations à haute fréquence, garantissant la précision globale de la machine-outil, ayant la meilleure rigidité, une excellente capacité anti-torsion et anti-basculement. Une plaque d'établi plus épaisse et un curseur plus épais rendent la machine très rigide. Par conséquent, lors du pliage, la déformation du curseur et de l’établi est très faible et la pièce présente une excellente linéarité et uniformité angulaire.

Utilisez une grande aléseuse-fraiseuse de sol et une méthode d'usinage unique après le soudage intégral pour effectuer un usinage de précision afin de garantir la précision de l'usinage.

Caractéristiques techniques des équipements de presse plieuse hydraulique

Le système hydraulique spécial (système de contrôle de synchronisation servo proportionnel électro-hydraulique) de la cintreuse Rexroth en Allemagne est adopté. Le système est un système de contrôle de position, de type boucle fermée. Il détecte dynamiquement l'erreur de synchronisation du bloc coulissant à travers la règle du réseau. La servovalve électro-hydraulique du système de commande numérique corrige l'erreur de synchronisation du bloc coulissant, de sorte que le bloc coulissant puisse toujours rester parallèle à l'établi dans des conditions de charge partielle complète. La précision synchrone du bloc coulissant est ≤ ± 0,02 mm.

Le système de commande numérique contrôle la taille d'ouverture de la vanne proportionnelle, et la vanne proportionnelle régule l'entrée d'huile des cylindres d'huile gauche et droit. Les axes Y1 et Y2 - les côtés gauche et droit du bloc coulissant sont respectivement équipés de l'échelle à grille linéaire de haute précision GIVI (Y1-Y2) de la société européenne ATEK, qui est utilisée pour mesurer la distance exacte entre le bloc coulissant. bloc et l'établi. L'échelle du réseau et la colonne sont connectées en douceur et la déformation de la colonne n'affectera pas le positionnement. Les données de position sont immédiatement renvoyées au système CNC, qui peut calculer le signal de commande de la servovalve de sortie (S1-S2). Ainsi, la précision de positionnement du curseur est ≤ ± 0,02 mm.
