Machine à sous verticale à grande vitesse à rainure en V

Le fabricant de machines à rainurer verticales à grande vitesse en V, JM, en Chine, dispose d'un atelier de production de racks standard, avec l'innovation technologique comme principal avantage. Sa machine à rainurer verticale en V à grande vitesse est utilisée dans le traitement des plaques miroir.

envoyer une demande

Description du produit

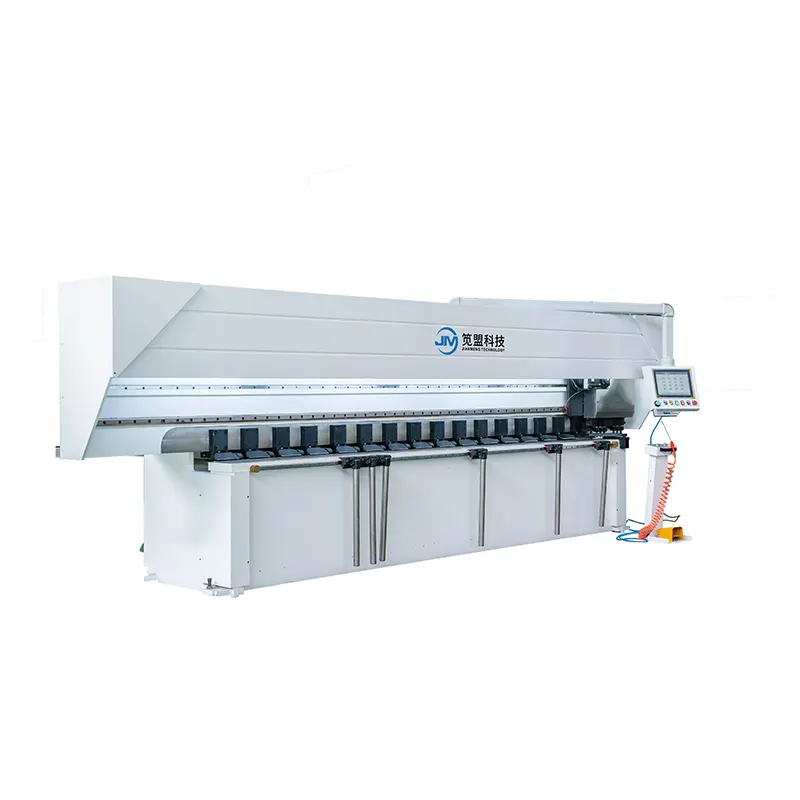

La machine à rainurer verticale à grande vitesse en V de JM est composée d'une base de machine, d'une traverse, d'un arbre de lame, d'un système CNC, d'un système de presse à plaques hydraulique, d'un système d'air comprimé et de liquide de refroidissement.

Caractéristiques du produit:

1. Plate-forme d'exploitation intégrée, trempe de surface à haute fréquence, dureté élevée, aucune trace lors du traitement des plaques de miroir.

2. L'ensemble de la structure est de conception verticale à cadre. Soudage intégral de la plaque d'acier entière et connexion par boulon à haute résistance. Forte résistance.

3. Structure de type cadre reliée par un boulon à haute résistance.

4. La butée arrière de la machine à sous verticale à grande vitesse pour rainures en V est entraînée par une double tige à vis et un double rail de guidage, avec un fonctionnement stable et un positionnement précis.

Données techniques de la machine à rainurer verticale à grande vitesse en V

Processabilité	Durée de traitement	2500mm	3200 millimètres	4000 millimètres	6000mm
	Largeur de traitement	1250/1500mm	1250/1500mm	1250/1500mm	1250/150mm
	Épaisseur de traitement	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Distance minimale au bord	8mm	8mm	8mm	8mm
Vitesse de traitement	Portique (axe X)	0-120 m/min	0-120 m/min	0-120 m/min	0-120 m/min
	Mouvement du porte-outil (axe YI)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Serrage mobile (axe Y2)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Porte-outil (axe Z) de haut en bas	0-10 m/min	0-10 m/min	0-10 m/min	0-10 m/min
Précision du traitement	Erreur de positionnement répétée de l'axe de positionnement	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Précision du traitement	Résolution minimale de l'axe de positionnement	0,001 mm	0,001 mm	0,001 mm	0001mm
Tableau	Planéité de la table	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Externe dimensions	Longueur	4400mm	5100 millimètres	5900 millimètres	7900mm
	Largeur de traitement	2000/2250mm	2000/2250mm	2000/2250mm	2000/2250mm
	Hauteur	1550mm	1550 millimètres	1550 millimètres	1550mm

Composants de la machine à sous verticale à grande vitesse pour rainures en V

- Système de contrôle hydraulique : Janpan Yuken

-Servomoteur: Taiwan supérieur

-Interrupteur de proximité : Japon Omron

- Réducteur planétaire : Taiwan Liming

- Contacteur AC : France Schneider

- Élément de joint de cylindre : Japon Valqua

- Système CNC avec grand écran tactile : Taiwan Superior

- Relais thermique : France Schneider

- Micro relais : France Schneider

- Disjoncteur : France Schneider

- Bouton : France Schneider

- Rail de guidage linéaire lourd : Taiwan TBI

- Commutateur air simple/double : France Schneider

- Câble de machine-outil : Allemagne Igus

Industrie des applications :

FAQ

Q : La machine à rainurer verticale à grande vitesse pour rainures en V peut-elle être installée par temps chaud ?

R : Oui.

Q : Quel certificat avez-vous pour votre machine à sous à rainure en V verticale à grande vitesse ?

A: CE, ISO

Q : Qu'en est-il du service après-vente ?

R : De la planification et du démarrage du projet au suivi de la production et à la formation opérationnelle, en passant par la maintenance des équipements, la sélection et la maintenance des pièces de rechange, nous pouvons fournir des services attentionnés.
