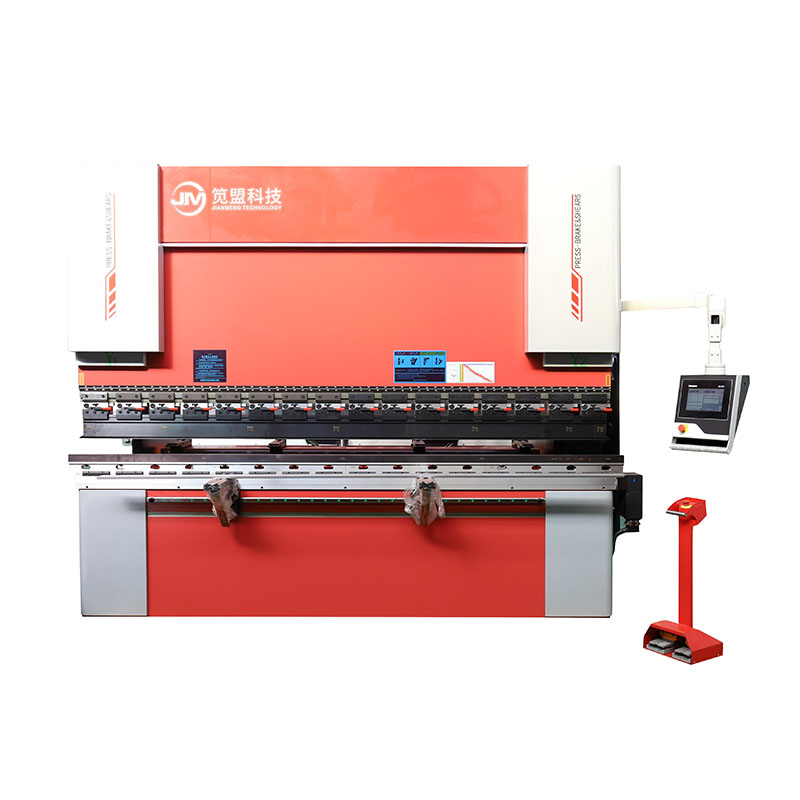

JM est un fabricant et fournisseur de presses plieuses CNC en Chine qui peut vendre en gros des presses plieuses CNC. La presse plieuse fabriquée par le fabricant chinois JIANMENG est un dispositif mécanique utilisé pour plier et former des tôles métalliques dans la forme souhaitée. Il est largement utilisé dans l’industrie de la métallurgie pour produire des formes complexes et précises à partir de tôles.

Modèle de machine et nombre d'arbres de commande

Nombre d'axes de contrôle : 4+1

Fonction d'interface de manipulateur de pliage intelligent réservée

Configuration principale de la machine

Le système servohydraulique haute performance de Rexroth en Allemagne contrôle la synchronisation des cylindres gauche et droit.

Les deux côtés sont équipés d'une règle de réseau ATEK GIVI pour détecter un retour de position synchrone.

La butée arrière est équipée d'un servomoteur haute performance et d'une vis à billes.

Principaux accessoires importés de la presse plieuse CNC

- Système CNC : Pays-Bas DELEM - Système hydraulique : Rexroth - Règle de grille : GIVI - Pompe à huile haute pression : SUNNY - Appareillage basse tension : Schneider - Joint de conduite d'huile : DEGUO - Sceau : Parker

Principaux paramètres techniques de la machine :

Caractéristiques et fonctions du système CNC

DA53T de DELEM peut contrôler 4+1 axes, à savoir l'axe Y1, l'axe Y2, l'axe X, l'axe R et l'axe V

Coque entièrement métallique, la dernière forme de mode

Technologie matérielle avancée de processeur intégré

Calcul de la durée de développement du produit

Plus de 7 000 programmes et bibliothèques de moules, 99 étapes de travail pour chaque programme

Prise en charge de l'accès Internet

Sélection des langues chinoise et anglaise

Panneau de commande de machine-outil intégré

La longueur de découpe de la pièce à cintrer peut être calculée automatiquement.

La pression de flexion sera automatiquement calculée et ajustée par l'ordinateur en fonction de la longueur ou de l'épaisseur de la pièce.

Caractéristiques techniques des équipements

Le système de commande numérique contrôle la taille d'ouverture de la vanne proportionnelle, et la vanne proportionnelle régule l'entrée d'huile des cylindres d'huile gauche et droit. Les axes Y1 et Y2 - les côtés gauche et droit du bloc coulissant sont respectivement équipés de l'échelle à grille linéaire de haute précision GIVI (Y1-Y2) de la société européenne ATEK, qui est utilisée pour mesurer la distance exacte entre le bloc coulissant. bloc et l'établi. L'échelle du réseau et la colonne sont connectées en douceur et la déformation de la colonne n'affectera pas le positionnement. Les données de position sont immédiatement renvoyées au système CNC, qui peut calculer le signal de commande de la servovalve de sortie (S1-S2). Ainsi, la précision de positionnement du curseur est ≤ ± 0,02 mm.

Afin de garantir la bonne précision d'usinage de la pièce, le mécanisme de compensation mécanique de la table de travail est spécialement adopté : le nouveau dispositif de compensation de déflexion mécanique de type vague peut former un groupe de courbes convexes de position idéale, et le renflement précis du dispositif peut être automatiquement contrôlé. par le système de commande numérique lors de l'usinage de pièces d'épaisseur ou de longueur différente, garantissant ainsi une bonne précision lors de l'usinage de la pièce. L'indemnisation

● Dispositif de serrage rapide

● Remplacement du moule pratique et rapide

● Réduire l'intensité du travail

● Améliorer la productivité

L'appareil dispose non seulement de la fonction de compensation automatique horizontale NC, mais également de la fonction de réglage de la compensation manuelle verticale.
